Reflecta DigitDia "Orangen Schieber" reparieren

Ein weiterer interessanter Beitrag von Werner Knopf beschäftigt sich damit wie man, wenn gerade kein Ersatzteil zur Hand ist, kurzfristig den "Orangen Schieber" der DigitDia Scanner reparieren kann.

Hier der Beitrag von Werner Knopf:

Ein anderes Problem, von dem des Öfteren Anwender und (ehrliche) eBay-Verkäufer berichten, ist der etwas labile orange Schieber auf dem Diatransport-Arm. Auch bei meinem gebraucht erworbenen Gerät habe ich festgestellt, dass der Vorbesitzer damit wohl Probleme hatte, denn der Schieber war in der vorderen Position festgeklebt. Der Kleber hatte sich bei meinem Versuch, den Schieber für ein CS-Magazin nach hinten zu schieben, sehr leicht gelöst (ich hatte da den Reparaturversuch meines Vorgängers noch nicht entdeckt), war aber nun noch im Spalt zwischen Schieber und Transportarm vorhanden. Der zähelastische Kleber hat nun den Schieber immer wieder von seiner vorderen Position (für Universalmagazin) zurückgezogen - nur etwa 2-3 mm, was aber dann zum gelegentlichen Klemmen beim Transport ausgereicht hat.   Der Grund für die etwas schlichte Reparatur durch meinen Vorgänger war wohl das gebrochene (aber noch "am Fädchen hängende") Kunststoff-Federchen, das den Schieber normalerweise auf dem Metallarm nach oben und damit in seiner Einraste-Position hält. Zum Bewegen muss der Schieber ja gegen den Widerstand dieses "Federchens" nach unten gedrückt werden, dann kann er auf dem Arm verschoben werden.   Das defekte Federchen habe ich nun durch eine kleine Feder aus 0,5 mm Stahldraht ersetzt. Dazu wurde der obere Steg des Schiebers längs durchbohrt (0,5mm).   Das ist eine etwas heikle Angelegenheit, da man nicht abrutschen oder den Steg nach oben oder unten perforieren darf. Durch diese Bohrung hindurch wird der Draht gesteckt und dann wie abgebildet gebogen, damit er auf dem Metallarm gleiten kann:

(Info: wie immer Klick auf das Bild öffnet eine vergrößerte Darstellung)

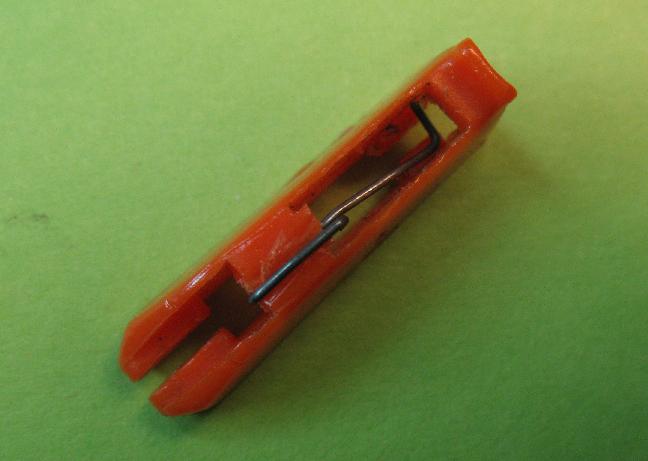

Im Schieber muss der Draht nach unten gebogen werden, damit er mit Druck auf dem Metallarm aufliegt und den Schieber nach oben drückt:

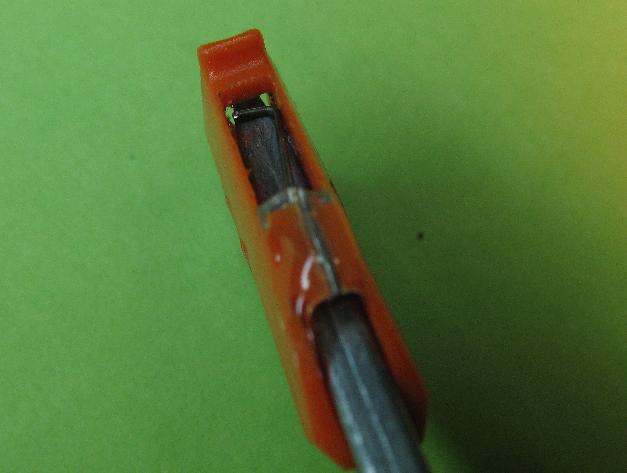

Oben auf dem Quersteg wird der umgebogene Draht mit einem Tropfen Heißkleber fixiert und damit auch der Steg wieder etwas verstärkt. Dieser Tropfen muss aber oben plangeschnitten werden (auf diesen Bildern noch nicht geschehen), damit er in der hinteren Schieberstellung nicht stört.

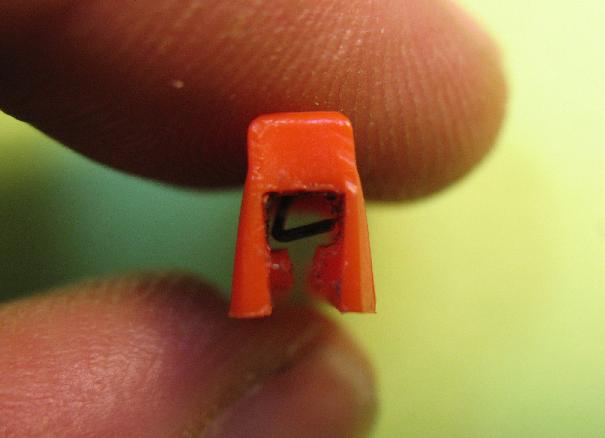

Hier sieht man, wie die Bohrung in den Steg eingebracht wurde.

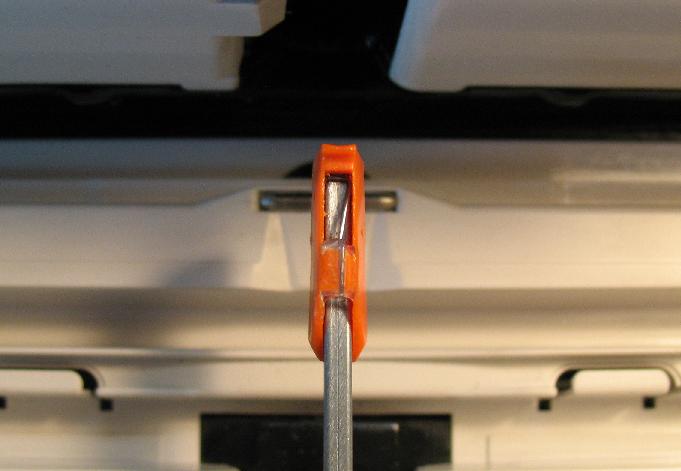

Der fertig "sanierte" Schieber mit abgeflachtem Klebertropfen wieder montiert.

So, jetzt klappt auch diese Mechanik wieder einwandfrei. Während ich dies schreibe, läuft der Scanner schon wieder mit meinem 100er-Magazin.

Vielen Dank an Werner Knopf für diesen interessanten "Bastel-Beitrag".
